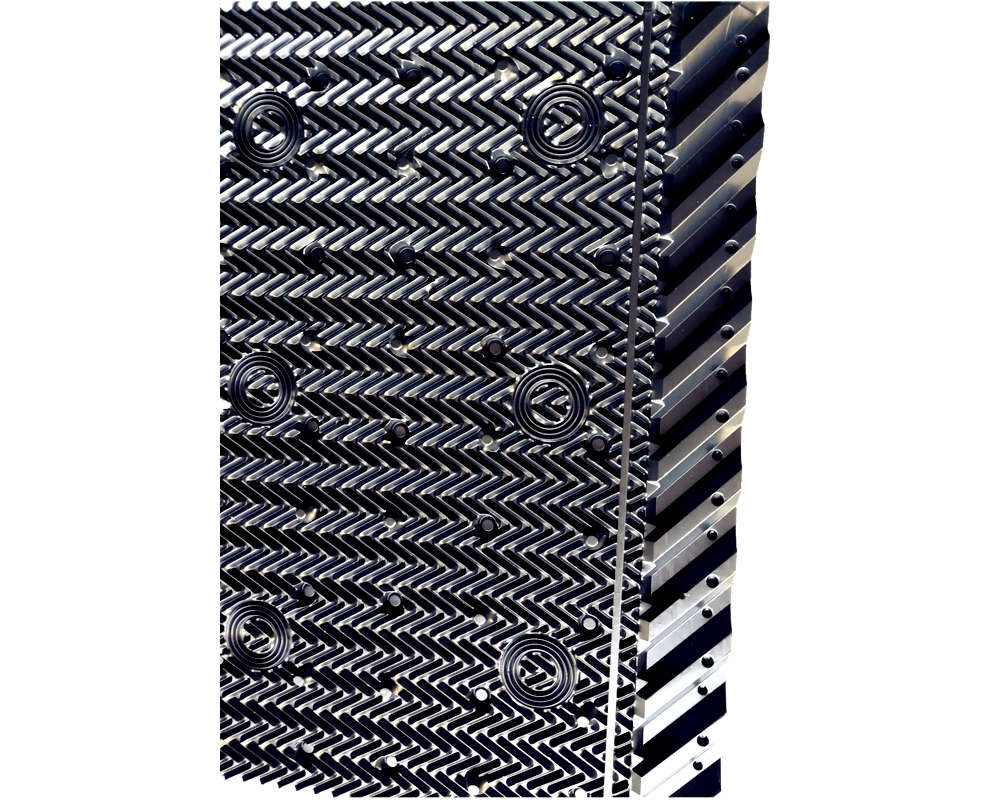

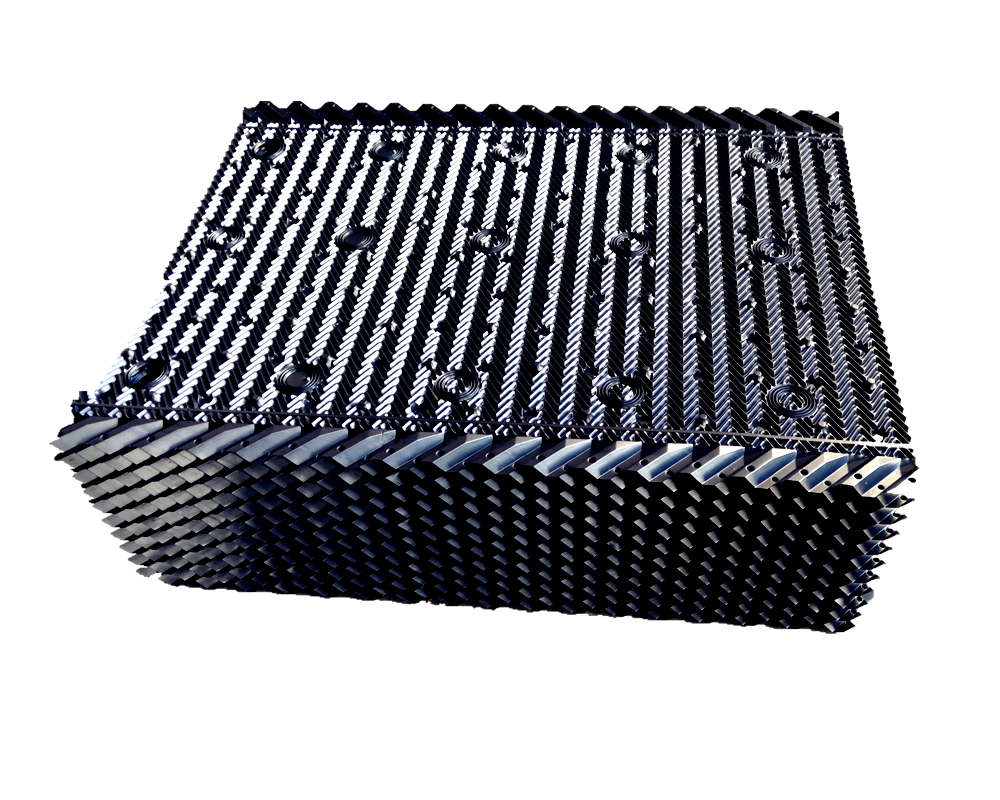

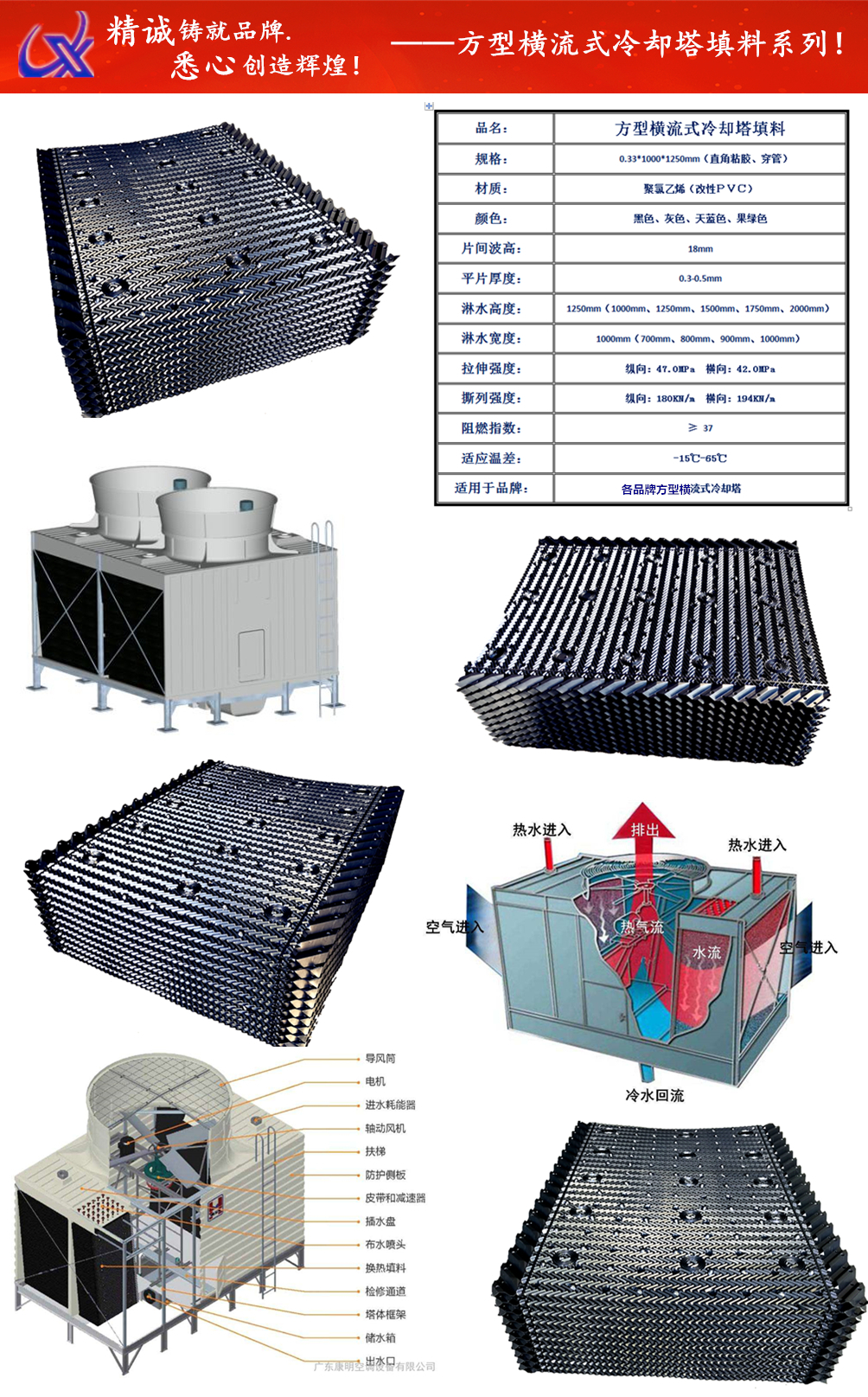

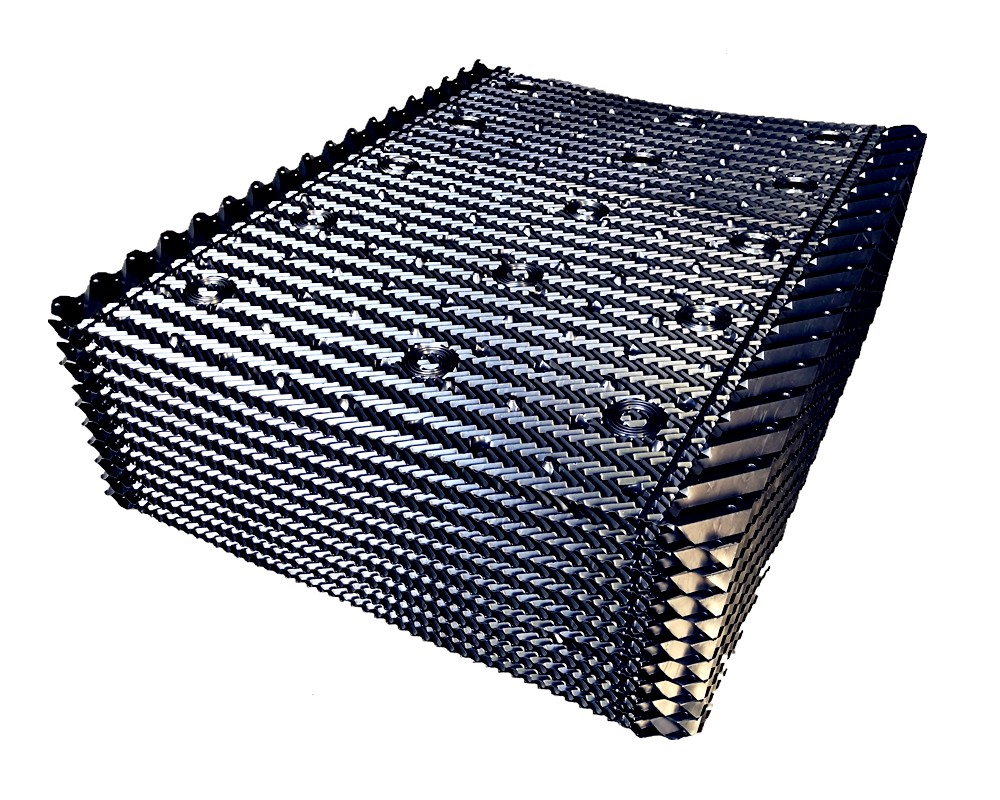

橫流—規(guī)格：1000*1250mm

冷卻塔塔芯填料是由優(yōu)質(zhì)PVC聚乙烯片正負(fù)壓及吸塑而成,主要采用了水紋波形、梯形波、點波形、S波型、人字波形填料，散熱面積增長系數(shù)大，水流在板面上分布性能好，水和空氣流經(jīng)板面時擾動大等優(yōu)點。填料不易變形，耐高溫，抗老化，且阻燃性能好，風(fēng)阻系數(shù)小。安裝方便，易清洗，運輸方便該散熱填料采用粘接式及懸掛式，安裝簡便，便于清洗，且成功解決了粘接填料因吸積垢、自重而產(chǎn)生變形，且變形后積垢更加嚴(yán)重、難于清洗的問題。填料阻燃性能好，阻燃氧指數(shù)指標(biāo)為42.7,每立方米組裝體質(zhì)量約為15 kg—30kg/m3，組裝高度為0.5m—3.0m，交錯布置，對于塔壁周邊異形塊可視現(xiàn)場布置情況，按實際尺寸切割、安裝。

冷卻塔在工業(yè)生產(chǎn)中作為循環(huán)水散熱的主要核心，在我國的工業(yè)生產(chǎn)中影響著我國的工業(yè)生產(chǎn)的成本以及效率。冷卻塔在工業(yè)生產(chǎn)中使用不當(dāng)，就會造成設(shè)備散熱不及時，生產(chǎn)停滯、水溫過高危險等情況。冷卻塔填料是促進水熱循環(huán)的主要因素，簡單的說填料在冷卻塔中的作用就是增加散熱量，延長冷卻水停留時間，增加換熱面積，增加換熱量。均勻布水。不是將某種需降溫的東西填進塔里。冷卻塔就是使熱流體（包括水）冷卻到合理溫度的一種設(shè)備。工業(yè)生產(chǎn)或制冷工藝過程中產(chǎn)生的廢熱，一般要用冷卻水來導(dǎo)走。冷卻塔的作用是將挾帶廢熱的冷卻水在塔內(nèi)與空氣進行熱交換，使廢熱傳輸給空氣并散入大氣中。
     冷卻塔應(yīng)用范圍：民用、商用空調(diào)冷卻系統(tǒng)、冷凍系列、電爐、注塑、制革、發(fā)電、汽輪機、鋁型材加工、空壓機、工業(yè)水冷卻等領(lǐng)域；因此填料是冷卻塔 重要的部分,它的效率高低,取決于冷卻水與空氣在填料中充分接觸的程度；我公司所生產(chǎn)的填料耐溫60℃～75℃，耐老化,性能優(yōu)良、抗紫外線，壽命長；清遠創(chuàng)鑫塑膠科技有限公司所生產(chǎn)的冷卻塔填料采用的原材料是聚氯乙烯（PVC、CPVC）或者聚丙烯（pp）材料制作的，，我們需要根據(jù)不同冷卻塔廠家技術(shù)部結(jié)合自身產(chǎn)品的特點設(shè)計不同需要的花型去進行真空正負(fù)壓成型，不同品牌基本都會設(shè)計不同風(fēng)格的產(chǎn)品，比如目前市場主流品牌馬利、良機、BAC、益美高、斯頻德、金日、空研、荏源、新菱、康明、覽訊、元亨、方舟、等不同冷卻塔品牌的產(chǎn)品。我們在使用的時候需要根據(jù)冷卻塔的尺寸去對填料尺寸進行設(shè)定生產(chǎn)規(guī)格，這樣就充分的對冷卻塔冷效起到 佳效果。冷卻塔填料生產(chǎn)出來是以片為單位計算的，我們在使用的時候需要用鋼管懸掛式組裝或用填料專用膠水來對其進行粘貼，并且粘貼的時候要對準(zhǔn)，這樣弄好以后就是一塊塊的填料塊了，我們可以直接將其放入塔內(nèi)進行使用。填料塊粘貼好了以后是會有小格子的，這樣放入冷卻塔內(nèi)，塔內(nèi)的水流下來的時候就會分散的進入填料內(nèi)，這樣就加大了水分與空氣的接觸面積，塔內(nèi)的水溫就能迅速下降了。
     清遠創(chuàng)鑫塑膠科技有限公司是一家專業(yè)從事塑膠制品生產(chǎn)加工企業(yè)；成立于21世紀(jì)初期；公司集PVC壓延薄膜系列產(chǎn)品，研發(fā)、設(shè)計生產(chǎn)制造、銷售于一體，專業(yè)生產(chǎn)各種高、中檔PVC壓延薄膜，PVC家具裝飾膜、冷卻塔PVC淋水片系列產(chǎn)品，另公司配套生產(chǎn)各種型號規(guī)格冷卻塔填料，橫流式冷卻塔填料，冷卻塔收水器及為部分品牌冷卻塔配套冷卻塔塔蕊填料系列成品。
　　公司在同行業(yè)中率先按照ISO9001:2000國際質(zhì)量體系標(biāo)準(zhǔn)要求進行生產(chǎn)管理，產(chǎn)品質(zhì)量優(yōu)異，價格實惠公正。自主研發(fā)冷卻塔淋水填料的生產(chǎn)設(shè)備，憑借先進技術(shù)和創(chuàng)鑫人的進取精神，不斷更新冷卻塔淋水填料的制造工藝和對原輔料嚴(yán)格質(zhì)量采購檢驗標(biāo)準(zhǔn)，同時根據(jù)不同的市場要求，為客戶要求設(shè)計特殊型冷卻塔填料以滿足用戶使用要求！創(chuàng)鑫塑膠生產(chǎn)的冷卻塔填料廣泛適用于冷凍空調(diào)、化工企業(yè)、輕工企業(yè)、電力企業(yè)、建筑、石油、政府、大型商場、酒店等行業(yè)的冷卻水循環(huán)系統(tǒng)。
　　公司現(xiàn)有四臺ＰＶＣ壓延膜生產(chǎn)線（生產(chǎn)寬幅300mm-1600mm），10臺冷卻塔淋水填料生產(chǎn)線，公司創(chuàng)辦至今，本著“以人為本”的管理思想，推行“求實、創(chuàng)新、優(yōu)質(zhì)、高效”的管理理念，一直走在同行業(yè)創(chuàng)新前列，不斷吸取國際上同類產(chǎn)品的適用性、優(yōu)越性，依憑優(yōu)異的品質(zhì)，完善的配套設(shè)施，全方位的服務(wù)，創(chuàng)鑫品牌產(chǎn)品深得廣大客戶朋友的認(rèn)可和支持，產(chǎn)品暢銷全國各地，并遠銷到海外！一直以來，客戶的需求與愿望，就是我們不斷努力奮斗的目標(biāo)，歡迎感受我們的用心與專業(yè)！

公司主要生產(chǎn)冷卻塔填料產(chǎn)品規(guī)格分類如下：
圓形逆流式冷卻塔填料，方形逆流式冷卻塔填料，方形橫流式冷卻塔填料，工業(yè)冷卻塔填料，密閉式冷卻塔填料，蒸發(fā)式冷卻塔填料，中央空調(diào)冷卻塔散熱膠片，PVC淋水片材。

一、性能好，冷卻效率高填料為薄膜式，突起的細波紋使水接觸面更大。填料分1-2-3-4-5層放置，層與層之間均有一次熱水的再分布過程。
  二、親水性好、通風(fēng)阻力小表面呈現(xiàn)粗糙、較光滑平面的填料親水性好，吸水率小于0.015%，使更多的水流形成薄膜，而不濺落，使水和空氣更充分地接觸同時使水與空氣在流動時表面擾動大。填料組裝后入風(fēng)面是呈蜂窩狀的導(dǎo)流器，有良好的均布風(fēng)效果，提高并穩(wěn)定了水氣的熱交換強度。入風(fēng)端傾斜5.5°角，有效地降低了漂水損失。在填料末端設(shè)置有按撞擊分離法設(shè)計的收水器，使漂水損失有效控制在十萬分之一以內(nèi)。


聚氯乙烯（PVC）本色為微黃色半透明狀，有光澤。透明度勝于聚乙烯、聚丙烯，差于聚苯乙烯，隨助劑用量不同，分為軟、硬聚氯乙烯，軟制品柔而韌，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折處會出現(xiàn)白化現(xiàn)象。穩(wěn)定；不易被酸、堿腐蝕；對熱比較耐受。

聚氯乙烯具有阻燃（阻燃值為40以上）、耐化學(xué)藥品性高（耐濃鹽酸、濃度為90%的硫酸、濃度為60%的硝酸和濃度20%的氫氧化鈉）、機械強度及電絕緣性良好的優(yōu)點。

聚氯乙烯對光、熱的穩(wěn)定性較差。軟化點為80℃，于130℃開始分解。在不加熱穩(wěn)定劑的情況下，聚氯乙烯100℃時即開始分解，130℃以上分解更快。受熱分解出放出氯化氫氣體，（氯化氫氣體是有毒氣體）使其變色，由白色→淺黃色→紅色→褐色→黑色。陽光中的紫外線和氧會使聚氯乙烯發(fā)生光氧化分解，因而使聚氯乙烯的柔性下降，最后發(fā)脆。從這里不難理解，為什么一些PVC塑料時間久了就會變黃、變脆的原因。

具有穩(wěn)定的物理化學(xué)性質(zhì)，不溶于水、酒精、汽油，氣體、水汽滲漏性低；在常溫下可耐任何濃度的鹽酸、90%以下的硫酸、50—60%的硝酸和20%以下的燒堿溶液，具有一定的抗化學(xué)腐蝕性；對鹽類相當(dāng)穩(wěn)定，但能夠溶解于醚、酮、氯化脂肪烴和芳香烴等有機溶劑。

工業(yè)聚氯乙烯樹脂主要是非晶態(tài)結(jié)構(gòu)，但也包含一些結(jié)晶區(qū)域（約5%），所以聚氯乙烯沒有明顯的熔點，約在80℃左右開始軟化，熱變形溫度（ 1.82MPa負(fù)荷下）為70-71℃，在加壓下150℃開始流動，并開始緩慢放出氯化氫，致使聚氯乙烯變色（由黃變紅、棕、甚至于黑色）。

工業(yè)聚氯乙烯重均相對分子質(zhì)量在4.8-4.8萬范圍內(nèi)，相應(yīng)的數(shù)均相對分子質(zhì)量為2-1.95萬。而絕大多數(shù)工業(yè)樹脂的重均相對分子質(zhì)量在10-20萬，數(shù)均相對分子質(zhì)量在4.55-6.4萬。硬質(zhì)聚氯乙烯（未加增塑劑）具有良好的機械強度、耐候性和耐燃性，可以單獨用做結(jié)構(gòu)材料，應(yīng)用于化工上制造管道、板材及注塑制品。硬質(zhì)聚氯乙烯可以用增強材料。

材料性質(zhì)

密度 1380 kg/m3

楊氏彈性模量(E) 2900-3400 MPa

拉伸強度(σt) 50-80 MPa

Elongation @ break 20-40%

Notch test 2-5 kJ/m2

玻璃轉(zhuǎn)變溫度 87℃

熔點212℃

Vicat B1 85℃

導(dǎo)熱率(λ） 0.16 W/m.K

熱膨脹系數(shù)(α） 8 10-5 /K

熱容(c) 0.9 kJ/(kg·K)

吸水率(ASTM) 0.04-0.4

折射率硬質(zhì)成型品 1.52~1.55

Price 0.5-1.25 €/kg

耐候性

指顏料耐各種氣候的能力。其中包括可見光和紫外光、水分、溫度、大氣氯化作用以及制品使用期間所遇到的化學(xué)藥劑。最重要的耐候性，包括不褪色性、耐粉化性和物理性能的持久性。而有機顏料則因其結(jié)構(gòu)不同有好有差。此外，在含有白色顏料的配方中，顏料的耐候性會受到較嚴(yán)重的影響。

顏料的褪色、變暗或色調(diào)變化，一般由顏料的反應(yīng)基因所致。這些反應(yīng)性基因，能與大氣中的水分或化學(xué)藥劑——酸、堿發(fā)生作用。例如，鎘黃在水分和日光作用下會褪色，立索爾紅具有較好的耐光性，適合于大多數(shù)戶內(nèi)應(yīng)用，而在含有酸、堿成分的戶外使用時嚴(yán)重褪色。

脫氯化氫的測定方法按JIS-K-6723，測定溫度180℃。以未著色的聚氯乙烯復(fù)合物脫氯乙烯的時間為基準(zhǔn)，延長或阻緩時間以5%、10%間隔計，負(fù)值表示加速分解。

穩(wěn)定性

聚氯乙烯樹脂的軟化點低，約75-80℃，脆化溫度低于-50~-60℃，大多數(shù)制品長期使用溫度不宜超過55℃，特殊配方的可達90℃。若聚氯乙烯樹脂純屬頭-性相接面怕線型結(jié)構(gòu)，內(nèi)部無支鏈和不飽和鍵，盡管C-Cl鍵能相對較小，聚氯乙烯樹脂的穩(wěn)定性也應(yīng)當(dāng)是比較高的。但即使純度很高的聚氯乙烯樹脂，長期在100℃以上或受紫外線輻射就開始有氯化氫氣體逸出。說明其分子結(jié)構(gòu)中存在尖性基團或不穩(wěn)定結(jié)構(gòu)。時間越長、降解越多、溫度越高，降解速度越快，在氧或空氣存在下降解速度更快。 [7]

電性能

聚氯乙烯屬于極性高聚物，對水等導(dǎo)電物質(zhì)親和力較大，故電阻較非極性的聚烯烴要小，但仍有較高的體積電陰和擊穿電壓。聚氯乙烯的極性基團直接附著在主鏈上，在玻璃化溫度以下，偶極鏈段受到凍結(jié)構(gòu)的主鏈原子的限制，不能移動，因而并不產(chǎn)生偶極化作用，可作室溫的高頻絕緣材料。作電線絕緣用時、懸浮樹脂的電氣絕緣性比浮液樹脂高10-100倍。降解產(chǎn)生的氯離子的存在會降低電絕緣性。

聚氯乙烯的最大特點是阻燃，因此被廣泛用于防火應(yīng)用。但是聚氯乙烯在燃燒過程中會釋放出氯化氫和其他有毒氣體，例如二惡英。

聚氯乙烯的燃燒分為兩步。先在240℃-340℃燃燒分解出氯化氫氣體和含有雙鍵的二烯烴，然后在400-470℃發(fā)生碳的燃燒。

它是世界上產(chǎn)量最大的塑料產(chǎn)品之一，價格便宜，應(yīng)用廣泛，聚氯乙烯樹脂為白色或淺黃色粉末。根據(jù)不同的用途可以加入不同的添加劑，聚氯乙烯塑料可呈現(xiàn)不同的物理性能和力學(xué)性能。在聚氯乙烯樹脂中加入適量的增塑劑，可制成多種硬質(zhì)、軟質(zhì)和透明制品。

純的聚氯乙烯的密度為1.4g/cm3,加入了 增塑劑和填料等的聚氯乙烯塑件的密度一般為1.15-2.00g/cm3。

硬質(zhì)聚氯乙烯有較好的抗拉、抗彎、抗壓和抗沖擊能力，可單獨用做結(jié)構(gòu)材料。

軟質(zhì)聚氯乙烯的柔軟性、斷裂伸長率、耐寒性會增加，但脆性、硬度、拉伸強度會降低。

聚氯乙烯有較好的電氣絕緣性能，可作低頻絕緣材料，其化學(xué)穩(wěn)定性也好。由于聚氯乙烯的熱穩(wěn)定性較差，長時間加熱會導(dǎo)致分解，放出HCL氣體，使聚氯乙烯變色，所以其應(yīng)用范圍較窄，使用溫度一般在-15~55℃之間。

PVC的硬度值Pa（帕）和邵氏（shore）硬度的換算如下：

Pa（帕）    Shore邵氏硬度（肖氏硬度）

45  89±2，87~91A

50  86±2，84~88A

55  83±2，81~85A

60  80±2，78~82A

65  78±2，76~80A

70  75±2，73~77A

75  72±2，70~74A

80  69±2，67~71A

PVC硬度對照表

帕氏硬度    厚度     邵氏硬度測試值      平均硬度值

30P 6mm    93-96 ° 94.5 °

35P 6mm    87-93 ° 90 °

38P 6mm    89-90 ° 89.5 °

40P 6mm    88-90 ° 89 °

45P 6mm    84-90 ° 85 °

50P 6mm    82-83 ° 82.5 °

55P 6mm    70-80 ° 79 °

60P 6mm    74-76 ° 75 °

65P 6mm    73-75 ° 74 °

70P 6mm    72-74 ° 73 °

75P 6mm    70-70.5 °    70 °

80P 6mm    67-68 ° 67.5 °

85P 6mm    64-66 ° 65 °

90P 6mm    63-64 ° 63.5 °

95P 6mm    58-60 ° 59 °

100P    6mm    57-59 ° 58 °

110P    6mm    54-56 ° 55 °
